Uzaktan destek
Yazılımlarımız, ücretsiz uzaktan revizyon desteğine uygun altyapıyla sunulur. Uzaktan bağlantı üzerinden yazılım incelemesi ve müdahale yapılabilir.
01 / ENDÜSTRİYEL ARITMA
Endüstriyel
Arıtma Sistemleri
2017’den bu yana endüstriyel su arıtma tesisleri için kontrol panosu, otomasyon ve yazılım hizmetleri sunuyoruz. Filtrasyondan ileri arıtmaya kadar farklı proseslerin kontrol altyapısını tasarlıyor ve devreye alıyoruz.
2017Arıtma projelerimizin başlangıcı
PLC / HMIKontrol ve izleme altyapısı
KONTROLA / ARITMA OTOMASYONU↗
02 / ENTEGRE SİSTEM
Entegre arıtma
ve proses kontrolü
Bir enerji geri dönüşüm tesisinde; yumuşatma, kum filtrasyonu, ters osmoz ve EDI ünitelerinin birlikte çalıştığı otomasyon altyapısını kurduk.
4Yumuşatma tankı
2Kum filtresi
4+1RO ünitesi
10EDI stack
- 2+2 RO grubunda basınç uyumuna yönelik sürücü kontrolü
- Tek kontrol ekranı ve prosese uygun izleme şeması
- Proses noktalarında alarm ve koruma yönetimi
KONTROLA / ARITMA OTOMASYONU↗

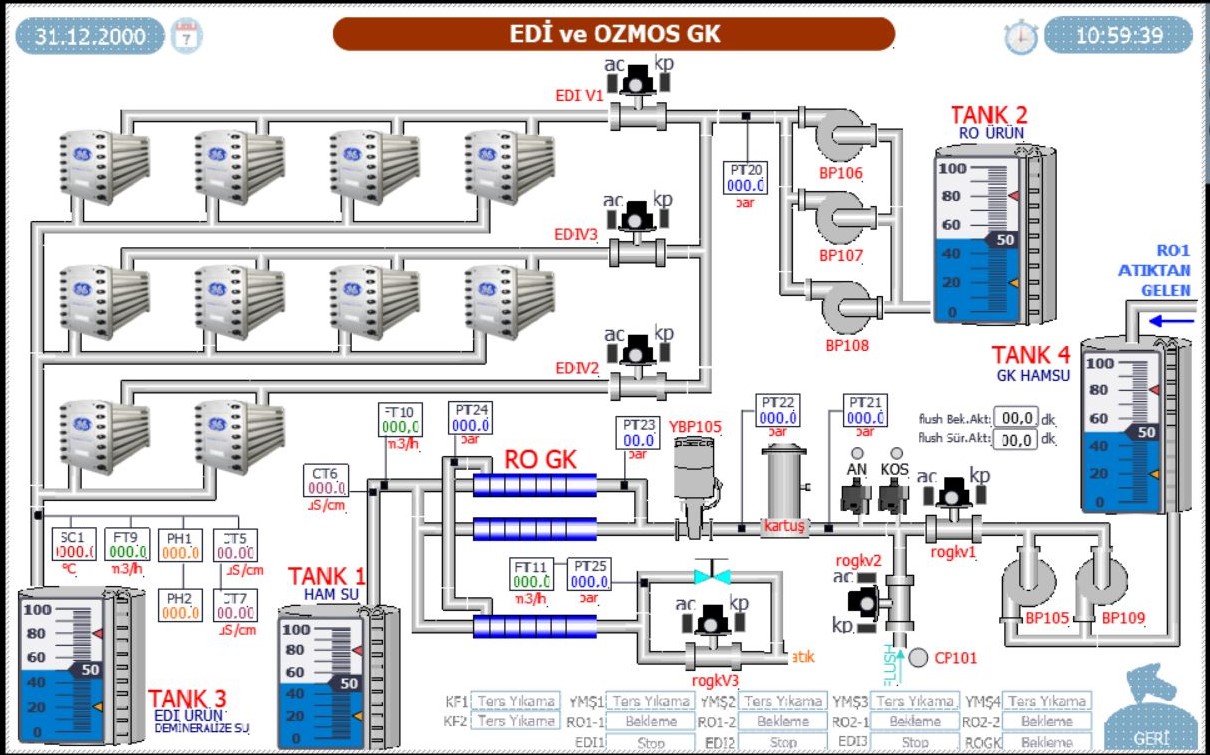

03 / EDI VE GERİ KAZANIM
EDI kontrolü ve
RO su geri kazanımı
Referans uygulamada EDI ile 0,02 µS/cm iletkenlik değerinde su üretimi ve tek DC sürücü üzerinden dört adede kadar EDI stack kontrolü sağlanmaktadır.
0,02 µS/cmReferans uygulama iletkenlik değeri
- Bir veya birden fazla EDI stack kontrolü
- İki RO ünitesinden çıkan atık suyun ayrı RO ünitesinde geri kazanımı
- Proses ve ekipman durumlarının HMI üzerinden izlenmesi
KONTROLA / ARITMA OTOMASYONU↗

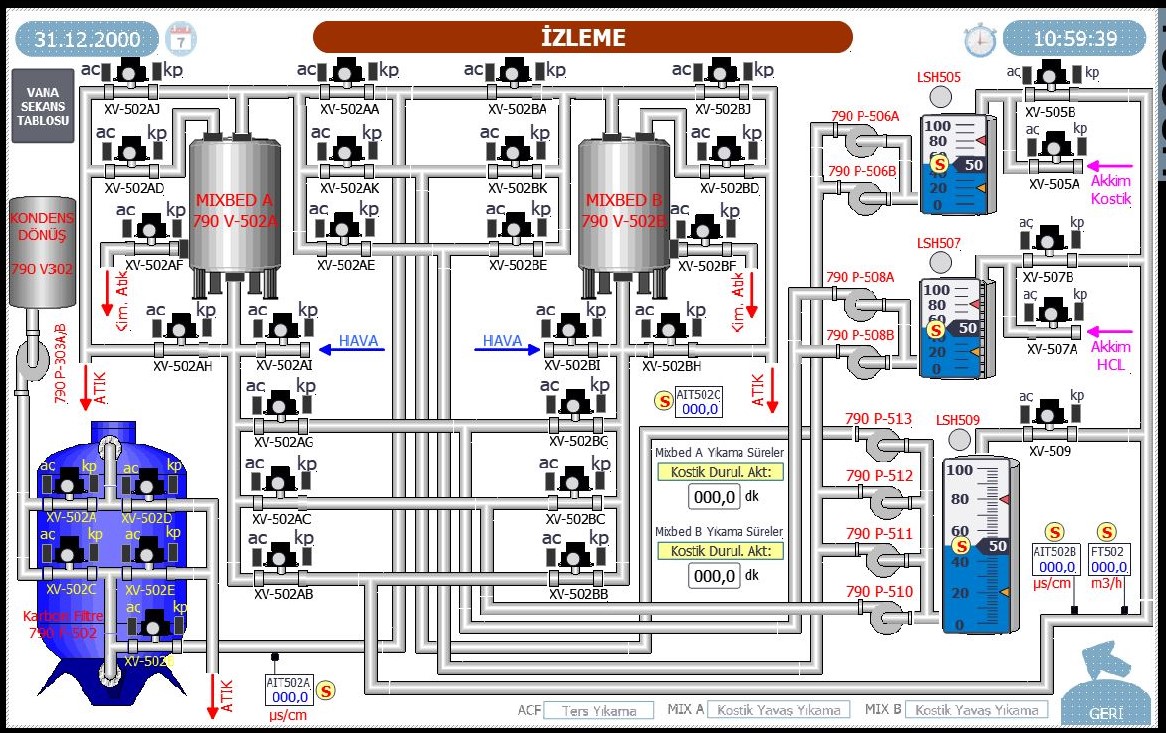

04 / MIXBED OTOMASYONU
MixBed su
saflaştırma otomasyonu
Kimyasal madde üretimi yapan bir tesis için MixBed su saflaştırma sisteminin otomasyonunu tasarladık ve devreye aldık. Akış ve iletkenlik verileriyle üretim ve yıkama süreçleri izlenir.
- Tank alarmında diğer tankın otomatik olarak üretime alınması
- Belirlenen akış ve iletkenlik koşullarına göre yıkama yönetimi
- Motor ve vanaların çalışma durumlarını gösteren sekans çizelgesi
KONTROLA / ARITMA OTOMASYONU↗
01 / 04
HİZMET KAPSAMI
Arıtma prosesleri ve otomasyon
Pano tasarımı ve imalatı, filtrasyon otomasyonu, ileri arıtma, deiyonizasyon, MixBed ve atık su arıtma uygulamalarında yazılım ve servis desteği sunuyoruz.
YAZILIM ÖZELLİKLERİ
Arıtmaya özel kontrol işlevleri
Dijital arşiv ve takip
Arızalar ve sensör verileri, ek donanım gerektirmeyen kayıt altyapısıyla periyodik olarak arşivlenir. Sistemin çalışma geçmişi üzerinden takip yapılabilir.
HMI kullanım kılavuzları
HMI ekranlarında ilgili sayfanın işlevlerini açıklayan dijital kullanım talimatları bulunur. Operatör ihtiyaç duyduğu bilgiye ekran üzerinden ulaşabilir.
Pompa ve vana koruması
Senkronize pompa ve vana kontrolüyle su darbesi riskinin azaltılması hedeflenir. Yüksek ve düşük basınç durumlarına yönelik koruma işlevleri yazılıma dahildir.
İşlem adımı hafızası
Elektrik kesintilerinde proses adımı saklanır. Enerji geri geldiğinde yıkama veya üretim sürecinin sistemin kontrol koşullarına göre sürdürülmesi sağlanır.
Yıkama algoritmaları
Basınç farkı (Δp), debi veya zamana bağlı yıkama seçenekleri, standart yazılım mimarisi içinde operatör tarafından seçilebilir.
PANO VE PROJELENDİRME
Pano yerleşimi ve proje dokümantasyonu
Kontrol panolarının yerleşimi tesisin mekânsal koşullarına göre planlanır. Elektrik projeleri ve üretim çalışmaları ilgili teknik gereklilikler doğrultusunda hazırlanır.

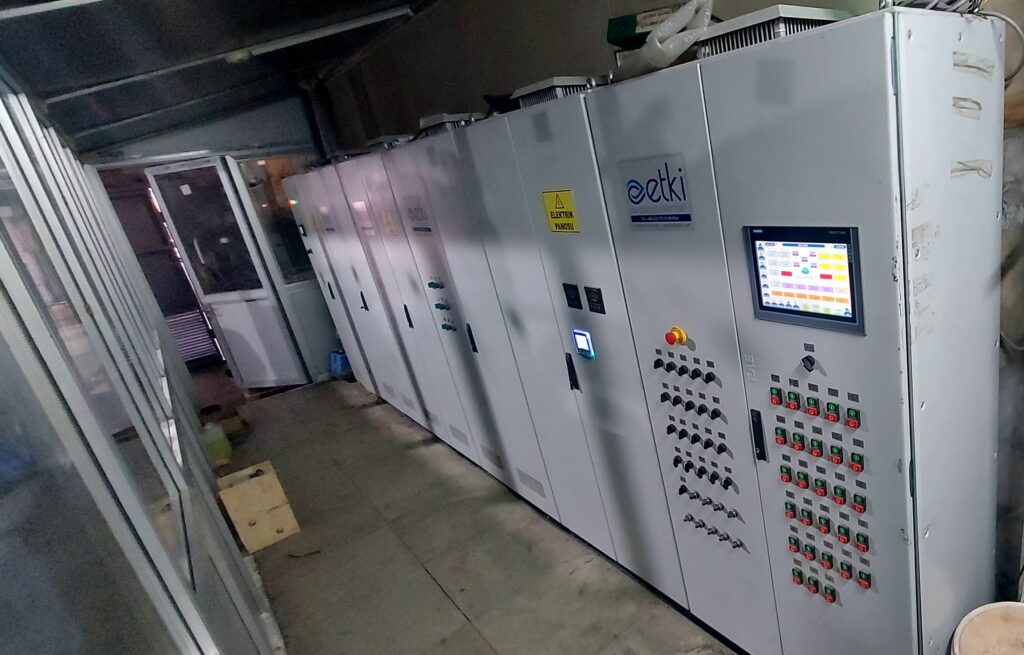

Görseli büyüt ↗Pano yerleşimi ve kontrol odası
Pano dizilimi; kullanım, saha bağlantıları ve mevcut alanın koşulları dikkate alınarak düzenlenir.

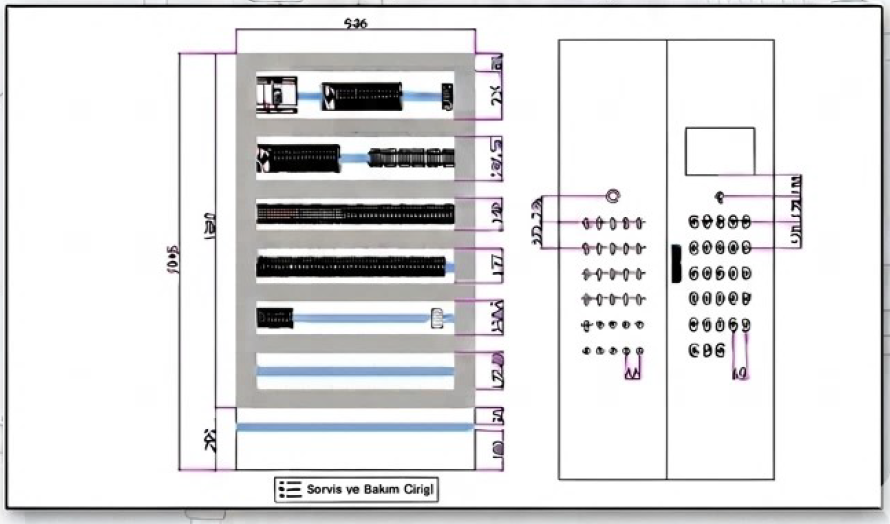

Görseli büyüt ↗Elektrik projesi ve pano tasarımı
Detaylı elektrik ve yerleşim projeleri pano üretiminin temelini oluşturur. Proje kapsamında ilgili IEC standartları ve CE uygunluk gereklilikleri değerlendirilir.
Görseli büyüt ↗Karekod ile proje ve servis kayıtları
Elektrik projesi panoya basılı olarak eklenir; pano üzerindeki karekod üzerinden dijital erişim de sağlanır. Devreye alma sonrasındaki servis, bakım ve revizyon kayıtları aynı yapı üzerinden takip edilebilir.
OPERATÖR EKRANLARI
Kontrol, ayarlar ve sekans takibi
Mevcut projelerimizde kullanılan HMI ekranları. Teknik ayrıntıları incelemek için görsellere tıklayabilirsiniz.

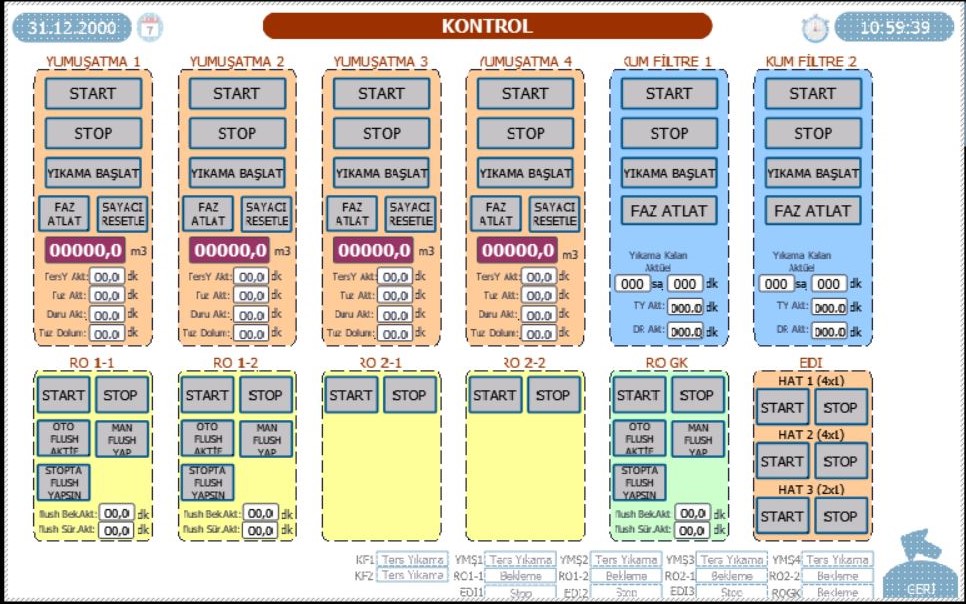

Görseli büyüt ↗Merkezi kontrol ekranı
Üretim ve yıkama işlevleri, bütünleşik sistemin tek bir kontrol ekranı üzerinden yönetilebilir.

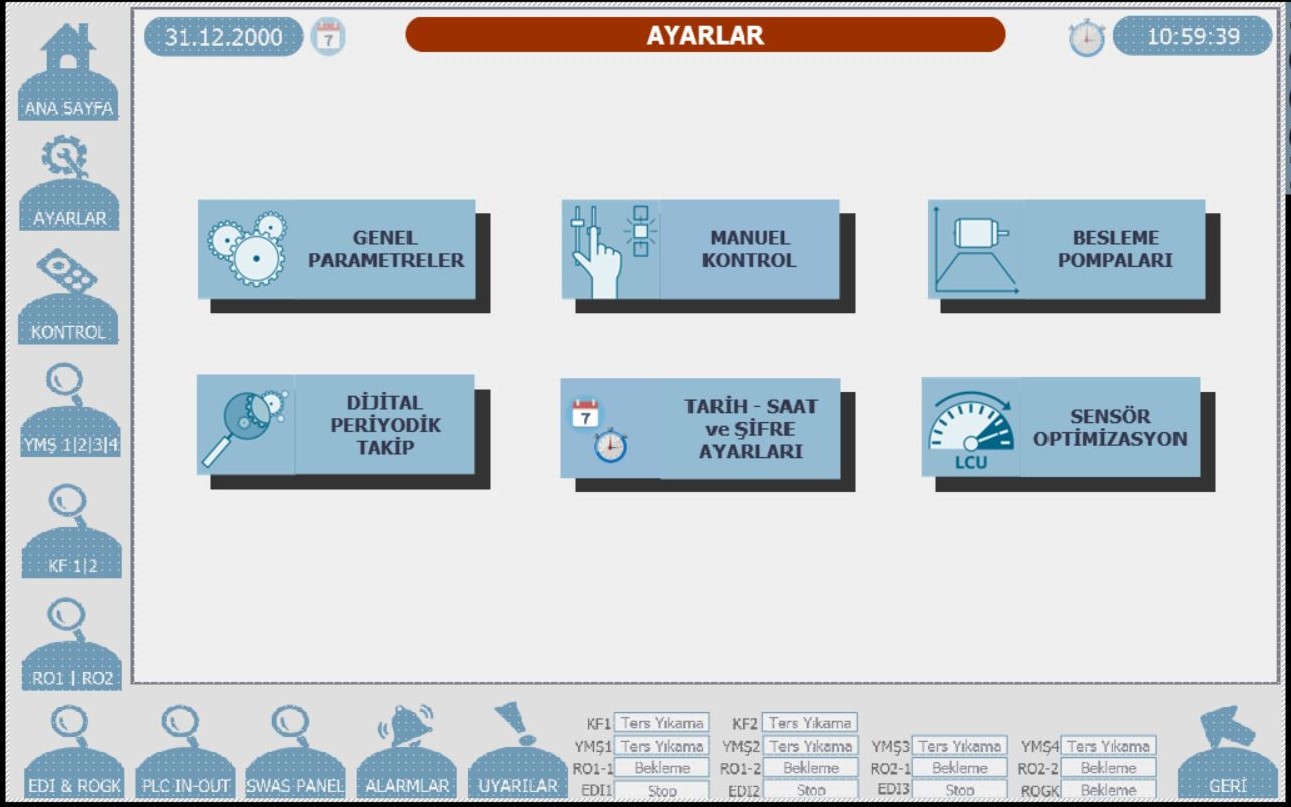

Görseli büyüt ↗Sistem ayarları
Parametreler, manuel kontrol, raporlar ve kullanıcı yönetimi gibi işlevlere ayar ekranlarından erişilir.

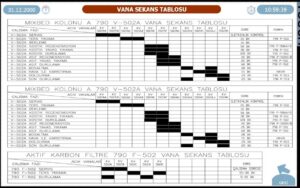

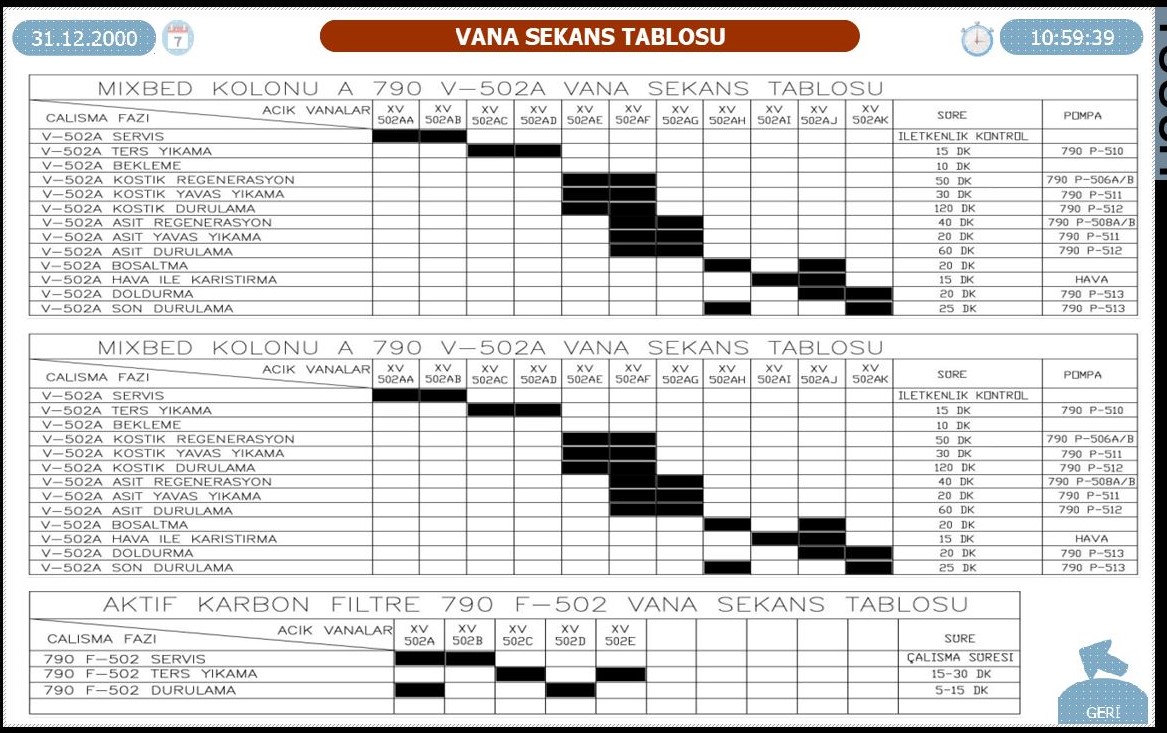

Görseli büyüt ↗Motor ve vana sekans tablosu
Hangi çalışma modunda hangi motor ve vanaların devrede olduğunu gösteren tablo, operatörün proses takibini destekler.
İŞLETME VE SERVİS
Manuel kontrol ve işletme ayarları
Manuel ekipman kontrolü
Ekipmanlar HMI üzerinden ayrı ayrı manuel olarak kontrol edilebilir. Ekran veya PLC arızalarında, pano kapağındaki butonlar üzerinden projenin elektriksel kumanda yapısına uygun manuel kontrol imkânı sunulur.
Alarm ve sensör yönetimi
Alarmların aktif veya pasif duruma alınması ve sensör ölçüm aralıklarının optimizasyon ekranından tanımlanması gibi işlemler kullanıcı arayüzünden yönetilir.
Kullanıcı yetkilendirmesi
Yönetici ve operatör kullanıcı rolleriyle erişim yetkileri düzenlenir. Sistem ayarlarına müdahale, ilgili kullanıcının yetkileri doğrultusunda yapılır.
Pompa çalışma seçenekleri
Yedekli çalışma, belirli koşullarda devreye girme ve çalışma sürelerini dengeleyen eş yaşlandırma seçenekleri ekran üzerinden ayarlanabilir.
TEKNİK BİLGİ VE PROJE TALEPLERİ
Arıtma otomasyonu için iletişim
Mevcut prosesinizi, ekipman yapınızı ve kontrol ihtiyaçlarınızı paylaşarak pano, yazılım ve devreye alma hizmetlerimiz hakkında bilgi alabilirsiniz.
